Nebensignale (Ne)
Study these flashcardsFree · spaced repetition · iPhone, Android, Mac & web
All cards
1
Signal Ne 1 - Trapeztafel
(1)
Bedeutung
Kennzeichnung der Stelle, wo bestimmte Züge vor einer Betriebsstelle zu halten haben.
(2)
Beschreibung
Eine weiße Trapeztafel mit schwarzem Rand an schwarz und weiß schräg gestreiftem Pfahl.
(1)
Bedeutung
Kennzeichnung der Stelle, wo bestimmte Züge vor einer Betriebsstelle zu halten haben.
(2)
Beschreibung
Eine weiße Trapeztafel mit schwarzem Rand an schwarz und weiß schräg gestreiftem Pfahl.
2
Signal Ne 2 - Vorsignaltafel
(1)
Bedeutung
Kennzeichnung des Standorts eines Vorsignals.
(2)
Beschreibung
Eine schwarzgeränderte weiße Tafel mit zwei übereinander stehenden schwarzen Winkeln, die sich mit der Spitze berühren.
(1)
Bedeutung
Kennzeichnung des Standorts eines Vorsignals.
(2)
Beschreibung
Eine schwarzgeränderte weiße Tafel mit zwei übereinander stehenden schwarzen Winkeln, die sich mit der Spitze berühren.
3
Signal Ne 3 - Vorsignalbaken
(1)
Bedeutung
Ein Vorsignal ist zu erwarten.
(2)
Beschreibung
Mehrere aufeinanderfolgende viereckige weiße Tafeln mit einem oder mehreren nach rechts steigenden
schwarzen Streifen, deren Anzahl in Fahrtrichtung abnimmt.
(1)
Bedeutung
Ein Vorsignal ist zu erwarten.
(2)
Beschreibung
Mehrere aufeinanderfolgende viereckige weiße Tafeln mit einem oder mehreren nach rechts steigenden
schwarzen Streifen, deren Anzahl in Fahrtrichtung abnimmt.
4

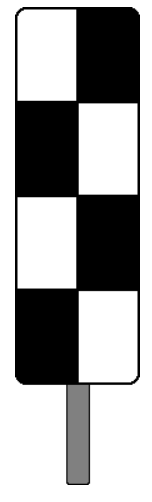

Signal Ne 4 - Schachbretttafel
(1)
Bedeutung
Das Hauptsignal steht - abweichend von der Regel - an einem anderen Standort.
(1)
Bedeutung
Das Hauptsignal steht - abweichend von der Regel - an einem anderen Standort.
5
Signal Ne 5 - Haltetafel
(1)
Bedeutung
Kennzeichnung des Halteplatzes der Zugspitze bei planmäßig haltenden Zügen.
(2)
Beschreibung
Eine hochstehende weiße Rechteckscheibe mit schwarzem Rand und schwarzem H oder eine hochstehende schwarze Rechteckscheibe mit weißem H.
(1)
Bedeutung
Kennzeichnung des Halteplatzes der Zugspitze bei planmäßig haltenden Zügen.
(2)
Beschreibung
Eine hochstehende weiße Rechteckscheibe mit schwarzem Rand und schwarzem H oder eine hochstehende schwarze Rechteckscheibe mit weißem H.
6
Signal Ne 6 - Haltepunkttafel
(1)
Bedeutung
Ein Haltepunkt ist zu erwarten.
(2)
Beschreibung
Eine schräg zum Gleis gestellte waagerechte weiße Tafel mit drei schwarzen Schrägstreifen.
(3)
Das Signal kündigt Haltepunkte oder Haltestellen an, die infolge der örtlichen Verhältnisse schwer zu erkennen sind.
(1)
Bedeutung
Ein Haltepunkt ist zu erwarten.
(2)
Beschreibung
Eine schräg zum Gleis gestellte waagerechte weiße Tafel mit drei schwarzen Schrägstreifen.
(3)
Das Signal kündigt Haltepunkte oder Haltestellen an, die infolge der örtlichen Verhältnisse schwer zu erkennen sind.
7
Signal Ne 12 - Ankündigungsbake
(1)
Bedeutung
Überwachungssignal einer Rückfallweiche beachten.
(2)
Beschreibung
Eine rechteckige, orangefarbene Tafel mit zwei waagerechten weißen Streifen.
(3)
Nebenbahnen
Der Triebfahrzeugführer bzw. der Mitarbeiter auf dem Fahrzeug an der Spitze hat am Standort des Signals Ne 12
zu prüfen, ob das Signal Ne 13 ein weißes Licht zeigt.
(1)
Bedeutung
Überwachungssignal einer Rückfallweiche beachten.
(2)
Beschreibung
Eine rechteckige, orangefarbene Tafel mit zwei waagerechten weißen Streifen.
(3)
Nebenbahnen
Der Triebfahrzeugführer bzw. der Mitarbeiter auf dem Fahrzeug an der Spitze hat am Standort des Signals Ne 12
zu prüfen, ob das Signal Ne 13 ein weißes Licht zeigt.
8
A
Signal Ne 13
Signal Ne 13a:
(1)
Bedeutung
Die Rückfallweiche ist gegen die Spitze befahrbar.
(2)
Beschreibung
Ein weißes Licht über einem orngefarbenen waagerechten Streifen und einem orange-weiß schräg gestreiften Mastschild.
Signal Ne 13a:
(1)
Bedeutung
Die Rückfallweiche ist gegen die Spitze befahrbar.
(2)
Beschreibung
Ein weißes Licht über einem orngefarbenen waagerechten Streifen und einem orange-weiß schräg gestreiften Mastschild.
9
Signal Ne 13b:
(3)
Bedeutung
Die Rückfallweiche ist gegen die Spitze nicht befahrbar, vor der Weiche halten
(4)
Beschreibung
Ein orangefarbener waagerechter Streifen über einem orange-weiß schräg gestreiften Mastschild.
(3)
Bedeutung
Die Rückfallweiche ist gegen die Spitze nicht befahrbar, vor der Weiche halten
(4)
Beschreibung
Ein orangefarbener waagerechter Streifen über einem orange-weiß schräg gestreiften Mastschild.
