Rangieren
Study these flashcardsFree · spaced repetition · iPhone, Android, Mac & web
All cards
1
Maximale Anzahl von Stärke nund Längen von Zügen
250 Achsen 252 Achsen bei Sondergenehmigung 740m
2
Maximal Rangieren ohne Ra10 im Bahnhof
Bis zur Einfahrweiche
3
Maximal Rangieren mit Ra10
bis zum Rangierhalt Tafel Ra10
4
2 Arten der Kommunikation zwischen RB und TF
Kontroll und Ziel Sprechen
5
welche angaben sind beim Zielprechen zu geben
Fahrzeug länge , Meter Angaben , Stop , gefahren melden
6
Wie lautet die Formel für Bremshunderstelb
Ges Bremsgewicht x100 / Zug Gesamt Gewicht = Bremshunderstel
7

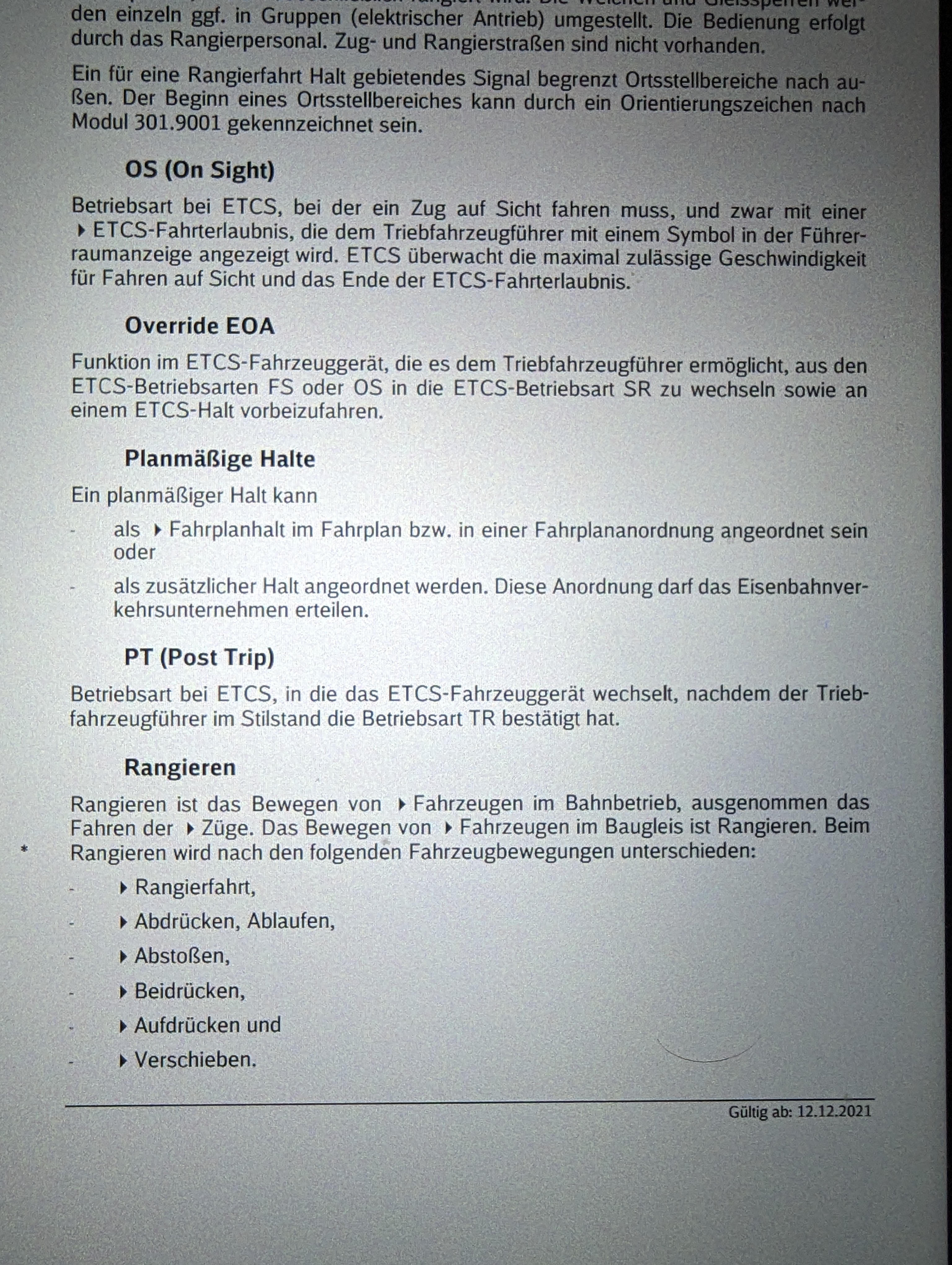

Was ist Rangieren
Rangieren ist das bewegen von Fahrzeugen im bahnbetrieb ausgenommen das Fahren von Zügen
8
Über was Informiert der TF den Ww vor dem Rangieren
wer rangiert wo befinde ich mich . sowie Ziel Zweck und Besonderheiten
9
Vorbereitung Rangierfahrt bzw Verlauf
1.Abstimmung mit dem Beteiligten 2.Feststellen der Fahrbereitschaft 3. Verständigung mit demWw.4. Zustimmung des WW. 5. Ggf. fahrauftrag des Rangierbegleiters 6. Fahrwegbeobachtung 7. Sichern von Fahrzeugen
10
Rheinfolge Kuppeln
Schraubenkupplung einhängen
Schraubenkupplung anziehen
Bremskupplung verbinden
Luftabsperrhähne öffnen
ggf. Zugsammelschiene verbinden
ggf. Übergänge zwischen den Wagen herstel- len
ggf. Informations- und Steuerleitung verbiinden
Schraubenkupplung anziehen
Bremskupplung verbinden
Luftabsperrhähne öffnen
ggf. Zugsammelschiene verbinden
ggf. Übergänge zwischen den Wagen herstel- len
ggf. Informations- und Steuerleitung verbiinden
11
Rheinfolge Entkuppeln
ggf. Informations- und Steuerleitung trennen
ggf. Übergänge zwischen den Wagen zurück- stellen
ggf. Zugsammelschiene trennen
Luftabsperrhähne schließen
Bremskupplung trennen und einhängen
Schraubenkupplung lösen
Schraubenkupplung in Kupplungshalter einhän- gen
ggf. Übergänge zwischen den Wagen zurück- stellen
ggf. Zugsammelschiene trennen
Luftabsperrhähne schließen
Bremskupplung trennen und einhängen
Schraubenkupplung lösen
Schraubenkupplung in Kupplungshalter einhän- gen
12
die Teilt der WW Zustimmung zur Rangierfahrt mit
Durch Signal Sh 1 (DS 301)
Mündlich.
Durch Hochhalten eines Armes oder einer weiẞleuchtenden Handleuchte, wenn er nicht durch ein Signal oder mündlich zustimmen kann.
Mündlich.
Durch Hochhalten eines Armes oder einer weiẞleuchtenden Handleuchte, wenn er nicht durch ein Signal oder mündlich zustimmen kann.
13
auf welche Punkte muss der TF bei der Fahrwegbeobachtung Achten
Darauf das der Fahrweg frei ist .Auf Weichen Signale, Gleis Sperren , stehende oder Bewegende Fahrzeuge sowie Bahnübergänge und Gleisabschnitte ohne Oberleitung
14
Welche zulässige Geschwindigkeit ist beim Rangieren gegeben?
der Trriebfahrzeugführer muss die Geschwindigkeit so Regeln, dass er vor Halt gebenden Signalen,Fahrzeugen,Gefahr-stellen oder an beabsichtigter Stelle zum Halten kommen kann. Maximal jedoch 25 km/h auf baugleisen 20 km/h.
15
welche Besonderheiten sind bei der Ansage freier Fahrt des WW zu beachten?
der Trriebfahrzeugführer muss sich im führerraum an der Spitze befinden. alle Fahrzeuge müssen an der hauptluftleitung angeschlossen und alle brauchbaren bremsen eingeschaltet sein , Nachdem festgestellt wurde, dass alle druckluftbremsen ordnungsgemäss wirken. danach gib der WW ein Ziel vor, bis zu dem ich 40 km/h fahren darf.
16
Welche Signalearten sind beim Rangieren zu Beachten
HP0 ,Sh Signale , Ra Signale ,Wn Signale
17
wer muss vor dem rangieren auf hauptgleisen informiert werden?
der FDL
18
auf welchen der beiden Gleise muss bevorzugt Rangiert werden
- Ausfahrgleis
- Einfahrgleis
19
Start und Ende des Gefahrpunktabstandes mit Ra10 Tafel
Einfahrsignal bis Ra10 Tafel
20
Start und Ende des Gefahrpunktabstandes ohne Ra10 Tafel
Einfahrsignale bis Einfahrweiche
21
wer darf das rangieren über die einfahrweiche oder einer Ra10 Tafel im Einfahrgleis genehmigen?
FDL fahrdienstleiter
22
Wie kann uns der Fahrdienstleiter das Rangieren über die Ra10 Tafel oder Einffahrweiche im Einfahrgleis genehmigen
mit einem schriftlichen Befehl ausgehändigt oder über Funk diktiert.
23
Sh0 (Schutzsignal)
Halt ! Fahrverbot .. Bedeutung: Ein waagerechter schwarzer Schtreifen in runder weißer Scheibe auf Schwarzen Grund
24
Signal SH1(Schutzsignal)
Signal SH1 Fahrverbot aufgehoben .Eine nach rechts steigender Schwarzer Streifen auf runder weißer Scheibe . Lichtsignal:Zwei weiße Lichter nach rechts Steigend
25
Signal SH2
Schutzhalt ! Tragzeichen rotes Rechteck mit weißen Rand. Nachtzeichen Ein rotes Licht am Tragzeichen oder am Ausleger des Wasserkrans
26
SH3 Kreissignal
Bedeutung Sofort Anhalten Gegenstand im Kreis geschwungen. Nachtzeichen Eine Laterne Laterne möglichst rot Kreis geschwungen
27
SH5 Horn und Pfeifsignal
Sofort Halten ! Mehrmals nacheinander drei kurze Töne
28

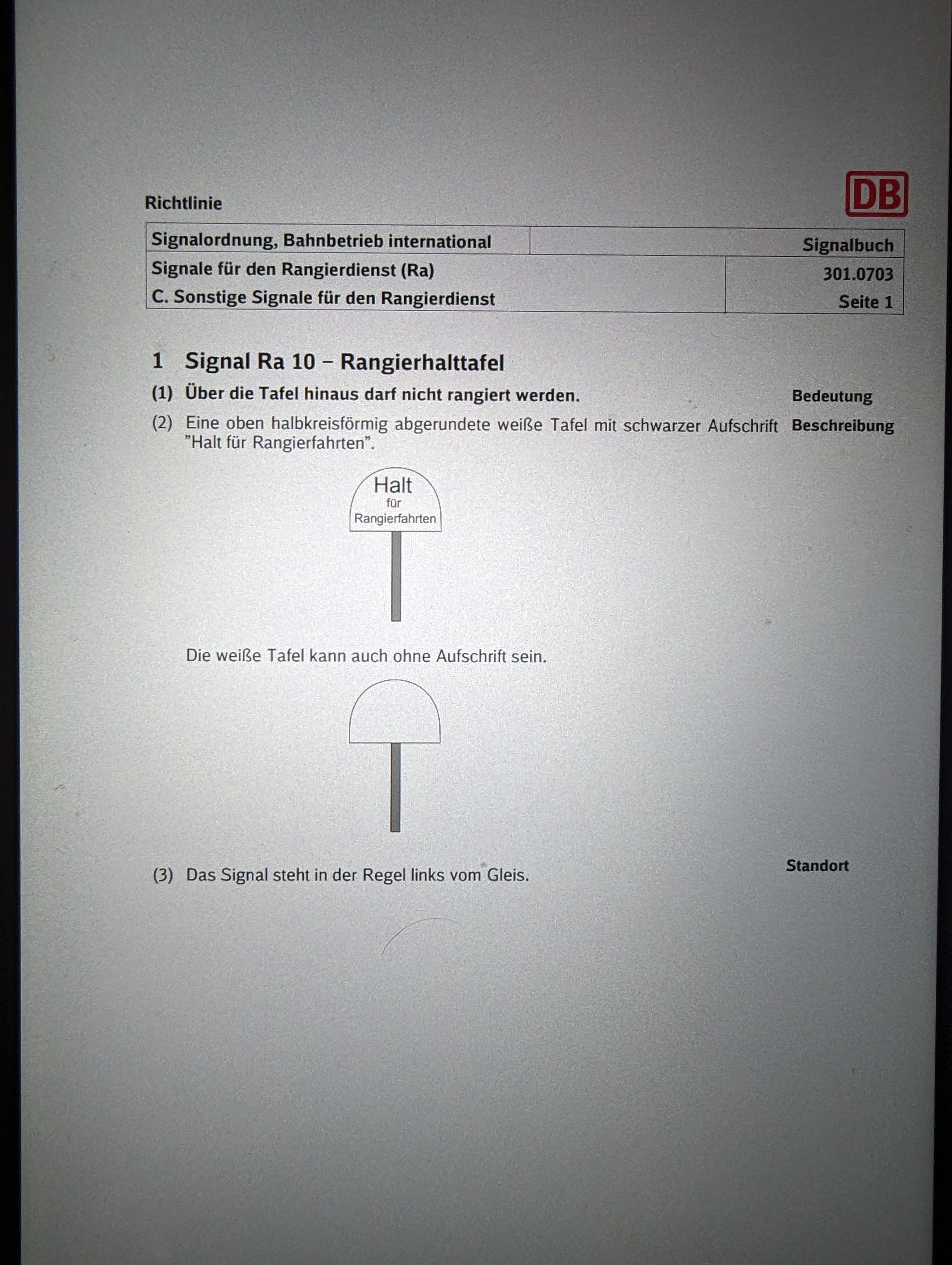

Ra 10 Rangierhalttafel
über die Tafeln hinaus darf nicht Rangiert werden
29

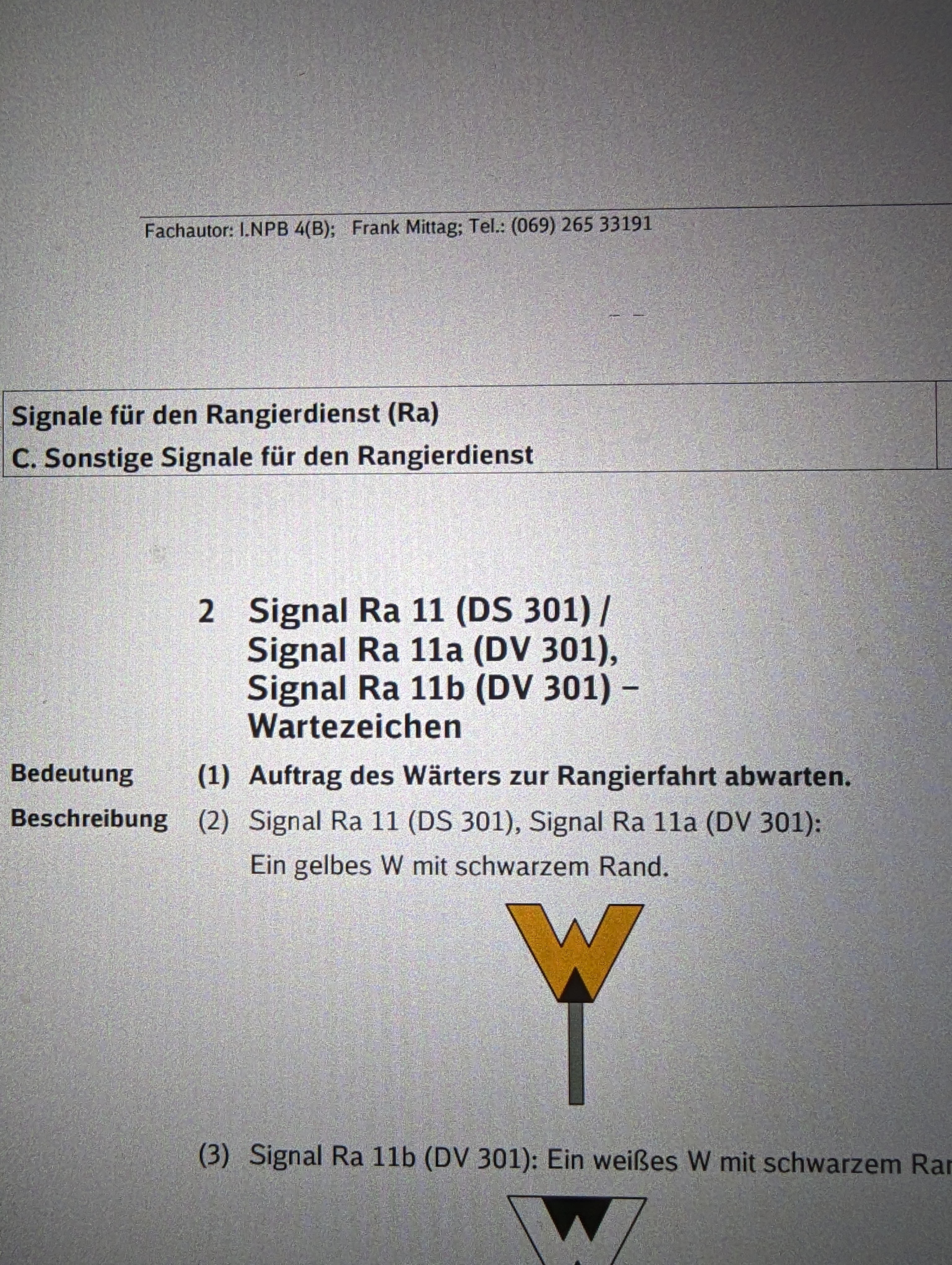

Signal Ra11 Wartezeichen
Auftrag des wärters zur rangierfahrt abwarten
30

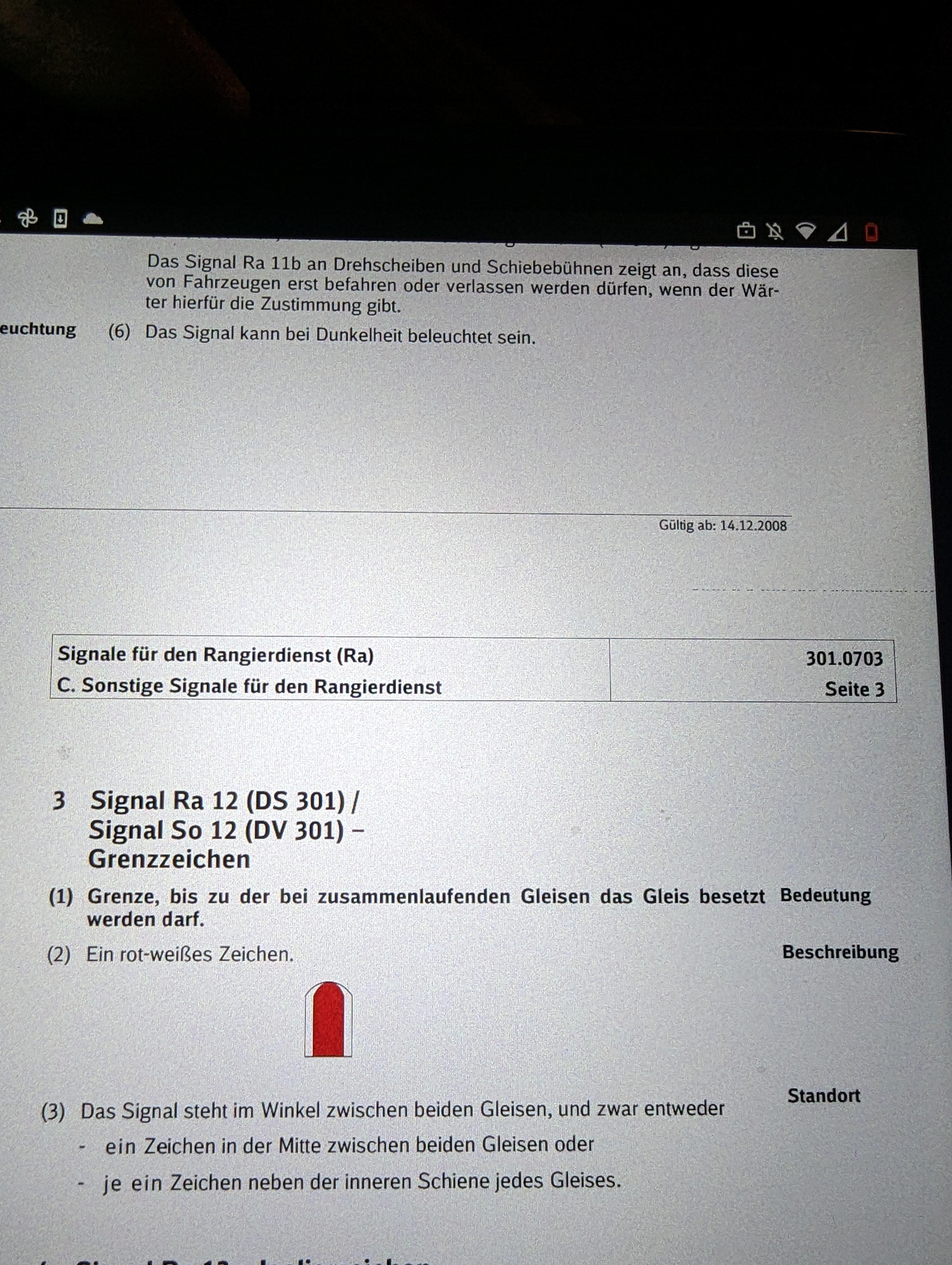

Ra 12 Grenzzeichen
Grenze bis zu der bei zusammenlaufenden gleisen das Gleis besetzt werden darf. Aussehen ein weiß rotes Zeichen
31

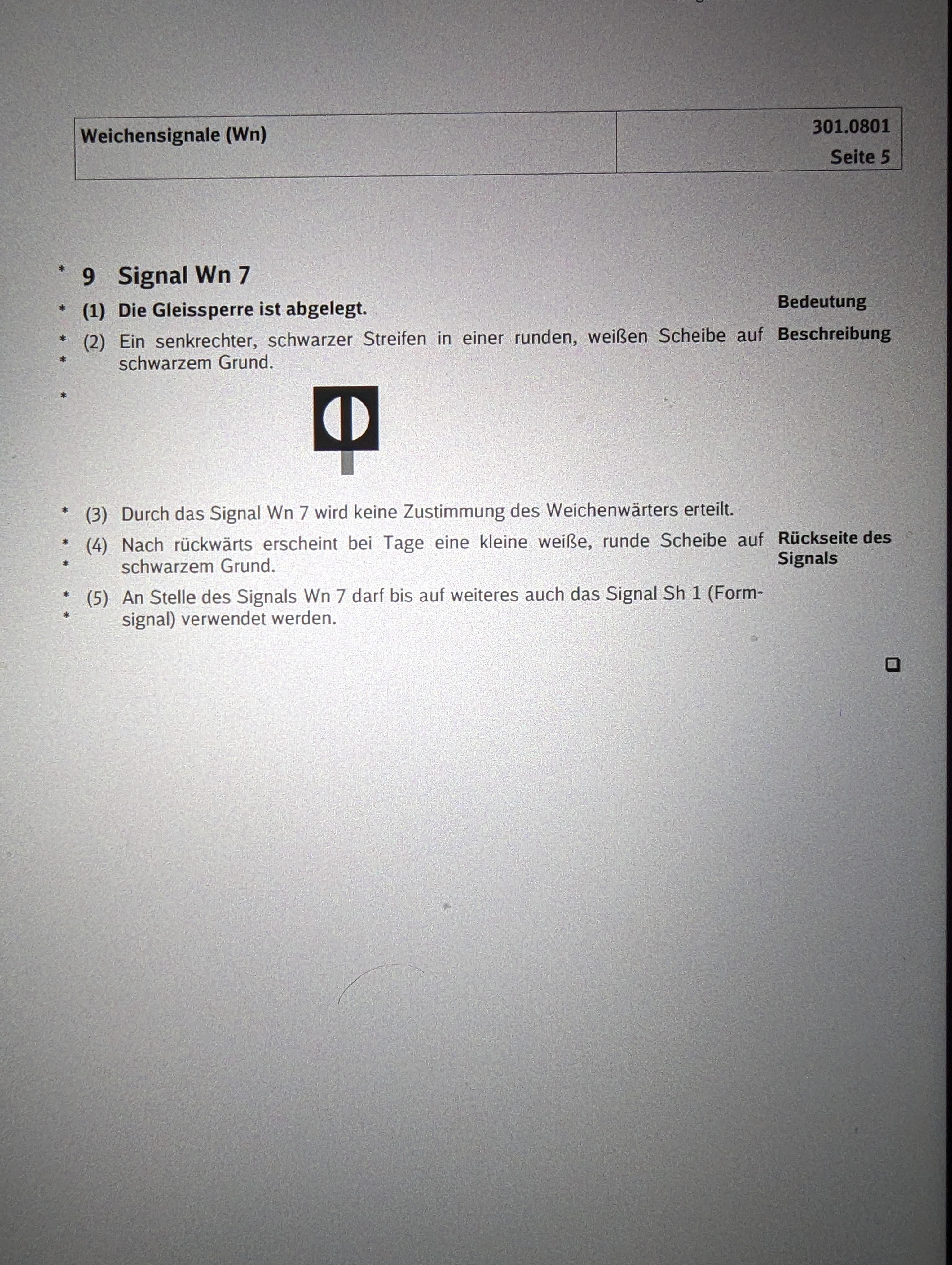

Signal Wn7
Die Gleissperre ist abgelegt. Ein senkrechter schwarzer Streifen in einer runden weißen Scheibe auf Schwarzen Grund
32
was ist Rangieren
..
33
Festellen der Fahrbereitschaft
1.) Fahrzeuge müssen gekuppelt sein 2.)Die Bremsen müssen gelöst sein 3.)Die Hemmschuhe müssen gelöst sein 4.)Alle Mitfahrende müssen verständigt sein 5.)Alle Außentüren geschlossen.
