LF01 - Klausur

Elektronen auf der äußersten Schale werden von 2 Atomkernen gleichzeitig angezogen

abgestoßene Elektronen bewegen sich frei in einem pos. Metallionengitter, die Anziehung der Ionen und Elektronen hält das Gitter zusammen

Anzahl der Elektronen entspricht nicht der Anzahl der Protonen

Potenzen werden addiert

Potenzen werden subtrahiert

1 Stelle

2 Stellen

3 Stellen

- Ursache aller elektrischen Erscheinungen
- lässt sich durch Kräfte verschieben

Protonen + Neutronen

= Protonen = Elektronen

- Kern: Protonen und Neutronen
- Schalen: Elektronen

- Erscheinungsform der Materie
- kann Arbeit verrichten
- kann weder neu entstehen noch verschwinden, nur umwandeln

Energie der ruhenden Ladung

Energie der strömenden Ladung
(Energie, die benötigt wird, damit sich etwas bewegt)

- entsteht durch Ladungstrennung
- Zwangszustand
- Spannungsmessung zw. 0V und anderen Punkt = Potenzial
- Spannungsmessung zw. 2 Punkten = Spannung

Trennung der Ladung durch Energiezufuhr

Energieabgabe der elektr. Ladungen bei Stromfluss

- gerichtete Bewegung von freien Ladungsträgern
- Stromkreis muss geschlossen sein
- geht immer mit Temperaturerhöhung und Magnetfeld einher

- Wärmewirkung
- magn. Wirkung
- Lichtwirkung
- chemische Wirkung
- Wirkung auf Lebewesen

- Stromfluss durch Metallatome des Leiters behindert
- abhängig von Leiterlänge, Querschnitt und Material
- hohe Leiterlänge = hoher Widerstand
- großer Leiterquerschnitt = geringer Widerstand

ρ - von Material abhängig

γ - von Material abhängig

- Fähigkeit der Stromleitung von elektr. Leitern
[Siemens]
- kleiner Widerstand = großer Leitwert

- Zusammenhang zwischen Strom und Leiterquerschnitt
- Maß für Strombelastbarkeit
- geringer Querschnitt = hohe Stromdichte

I = konstant

U = konstant

1. Freischalten
2. Gegen Wiedereinschalten sichern
3. Spannungsfreiheit feststellen
4. Erden und kurzschließen
5. Benachbarte unter Spannung stehende Teile abdecken oder abschranken

- BetrSichV
- ArbSchG
- UVV
- TRBS (Technische Regeln für Betriebssicherheit)
- ProdSG
- GefStoffV

WO ist der Unfall passiert?
WAS ist passiert?
WIE geht es dem Verletzten?
WELCHE Verletzungen hat die Person?
WARTEN auf Rückfragen

- abhängig von Stromstärke und Dauer

- bis 0,5mA -> keine Wirkung

- 0,5 bis 20mA -> Wahrnehmung des Stroms, Schmerzempfinden, Loslassschwellenbereich (meist nicht gefährlich)

- 20 bis 500mA je nach Dauer -> Muskelverkrampfung, Atemschwierigkeiten, Herzrhythmusstörungen (normalerweise keine bleibenden organischen Schäden)

- ab 500mA -> Herzkammerflimmern, Herzstillstand, Atemstillstand (Lebensgefahr)

Stromkreis wird über den menschlichen Körper durch berühren eines Leiters geschlossen

Stromkreis wird durch Berühren eines unter Spannung stehenden Gehäuses geschlossen

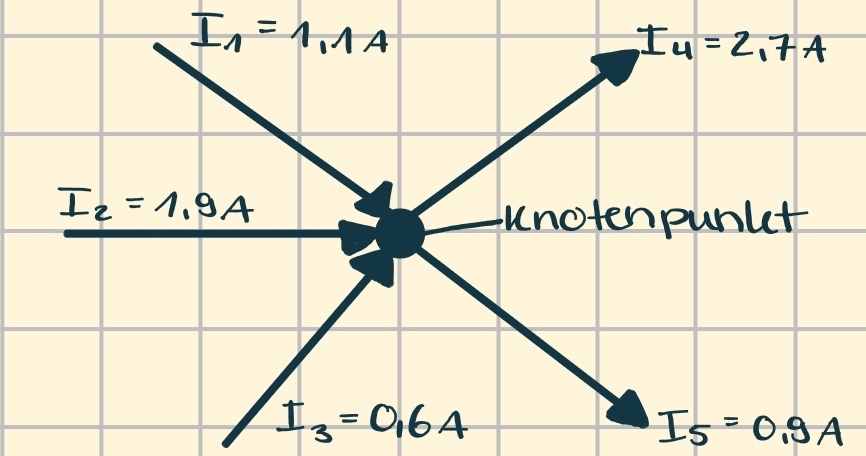

Alle zufließenden Ströme (+) sind so groß wie alle abfließenden Ströme (-)

$I_1 + I_2 + I_3 - I_4 - I_5 = 0$

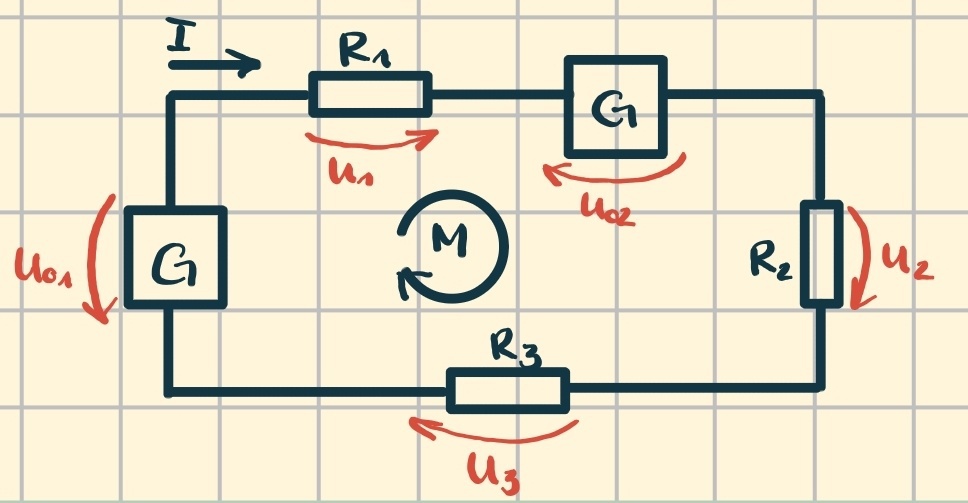

Die Summe aller Erzeugerspannungen ist so groß wie die Summe aller Verbraucherspannungen
Richtung im Uhrzeigersinn - Strom fließt von + nach -: positives Vorzeichen
Strom fließt von - nach +: negatives Vorzeichen
Richtung gegen den Uhrzeigersinn - Strom fließt von + nach -: negatives Vorzeichen
Strom fließt von - nach +: positives Vorzeichen
$U_1 - U_02 + U_2 + U_3 - U_01 = 0$

1. Induktion (magn. Energie)
2. Chemische Reaktion
3. Wärme
4. Strahlungsenergie des Lichtes
5. Druck
